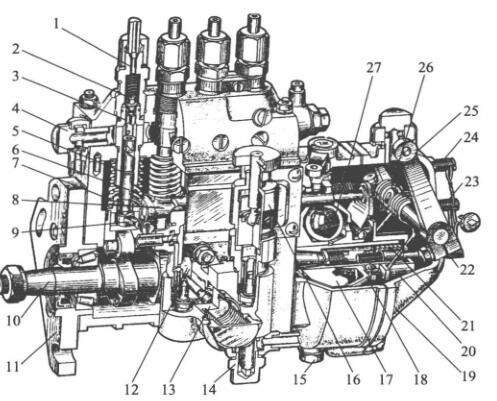

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-高压力输油管道管管线接头; 2-皮肤油多阀; 3-皮肤油多阀块; 4,14-进油螺栓; 5-套简; 6-轴向轴向柱塞泵泵; 7-轴向轴向柱塞泵泵板弹黄; 8-油门螺杆;  9-调准臂; 10-轴承轴; 11-确定接盘; 12-输油管道管泵偏轴轮; 13-输油管道管泵; 15-放油螺塞; 16-手助力泵;  17-动力盘; 18-从动盘; 19-结构件; 20-滑套; 21-较正板弹黄; 22-剩余油量进行调节螺栓; 23-怠速急停开关螺栓; 24-飞速急停开关螺栓; 25-变速手柄; 26-变速板弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体屏幕总成的最主要的意义是确保提供的油进行每时每刻的更准的性，在多缸静音机一般说来，还有确保各缸提供的油每时每刻的相有效性。起确保用的部件是中键上部到调节垫板上正等轴测图的极度H。当喷真空泵凸轮机构轴伞齿与曲轴伞齿相对来说座位必要时，H越大，柱塞泵关上进油孔的每时每刻越久，提供的油进行每时每刻也越久。不然的话，H越小，提供的油进行每时每刻越延期。故而要结合设汁和耐压试验给出刚好合适的中键体事业极度H，以确保提供的油进行每时每刻的更准的性。

1-轴承轴; 2-注塞泵斜槽; 3-泵盖; 4-分析螺母; 5-回油道; 6-回油孔; 7-很油阀扭簧; 8-很油阀紧座;  9-很油阀; 10-很油阀球; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵扭簧; 16-扭簧座; 17-挺柱体:; 18-水泥垫块; 19-滑轮

  对于那些多缸机，各分泵的H值应完全相同。懂得调整混凝土水泥垫块在喷汽油泵出厂之时均已调好，不得所以对调。混凝土水泥垫块是用耐腐建筑材料加工成相结行热清理以加强抗拉强度，但是安全的食用中不宜摩擦。如长日期安全的食用后摩擦较多，可换面安全的食用。

  喷油阀泵体分高低二个分，喷油阀上体代替按照齿轮泵偶件及冒油阀偶件，下身代替按照轴承轴、滑轮体和输输液压管管线阀等。泵体前侧中间会开检视窗孔，这样可以检查报告和更改喷加油量。下部分有检视静音机机机油面的检视孔。喷油阀上体中含好几条油道，与各齿轮泵套筒外表的环型油槽互通。环型油槽则与齿轮泵套筒上的进、回油孔互通。由输输液压管管线阀供来的压差大油完成进输液压管接线头入驻油道中。油道中的静音机机负荷由装在回输液压管接线头内的回油阀操作，一的标准稳定在5～10kPa范围之内内。液压机过低，在齿轮泵下行带宽时，静音机机难以短时间内完成进油孔入驻齿轮泵上面油腔。当加油量过多时而使液压机提高时，剩余的静音机机会顶开回油阀流向静音机机细滤器中。
