580KW柴油密度发动机电站站机并机柜火车线路不间断图远离：由进行充电头广西顶博发电机组制造AC220V/DC24V，具备电站站机管控器用到的传输电源模块DC24V。电站站机开机后由KA5联席会220V中继小家电广西顶博发电机组制造传输一些开机讯号。柴油密度发动机电站站机管控器经过讯号双回路把电站站机的工作电流、输出功率，几率，带速等电站站机的多种基本参数讯号报告到管控器，由管控器传出指令表。   当柴油发动机电站机运行后，把电送回电旋钮柜上部的主母排。抑制器按照软件监察提升必须要 情况运行汽柴油抑制，点火抑制，按照DC24V继家电工作效果数据数据信息。电站机抑制器按照电流污染监测数据双回路，污染监测数据到提供万能真空塑壳短路器运行电流，抑制器按照KA3继家电工作效果分闸数据数据信息，合上主电旋钮断路，万能真空塑壳短路器分闸后分闸技巧灯亮。当抑制软件必须要 分闸的期间，按照KA四分闸继家电工作效果分闸数据数据信息，主电旋钮万能真空塑壳短路器分闸，万能真空塑壳短路器分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主打开柜
项目编号	称呼	金桥铜业跨接线的截面积大小型号金桥铜业跨接线的截面积大小	院校	用量	产品
1	万用式构架万能断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	带发伺服电空气能的传感器	HGM9510	只	2	众智
3	直流电压24v电源模块电源	BAC06A	只	2	众智
4	中型中间商电磁阀开关	HH52P    DC24V	只	8	正泰
5	小后面按钮开关广西顶博发电机组制造	HH52P AC220V	只	2	正泰
6	熔断机制器	RT14-20/6A	套	16	正泰
7	数字警示灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地极铜排	TMY-60*6	米	2	国优
13	绝缘电阻子	半圆形，黄色，M10	只	12	海坦
14	辅料		台	2	国优

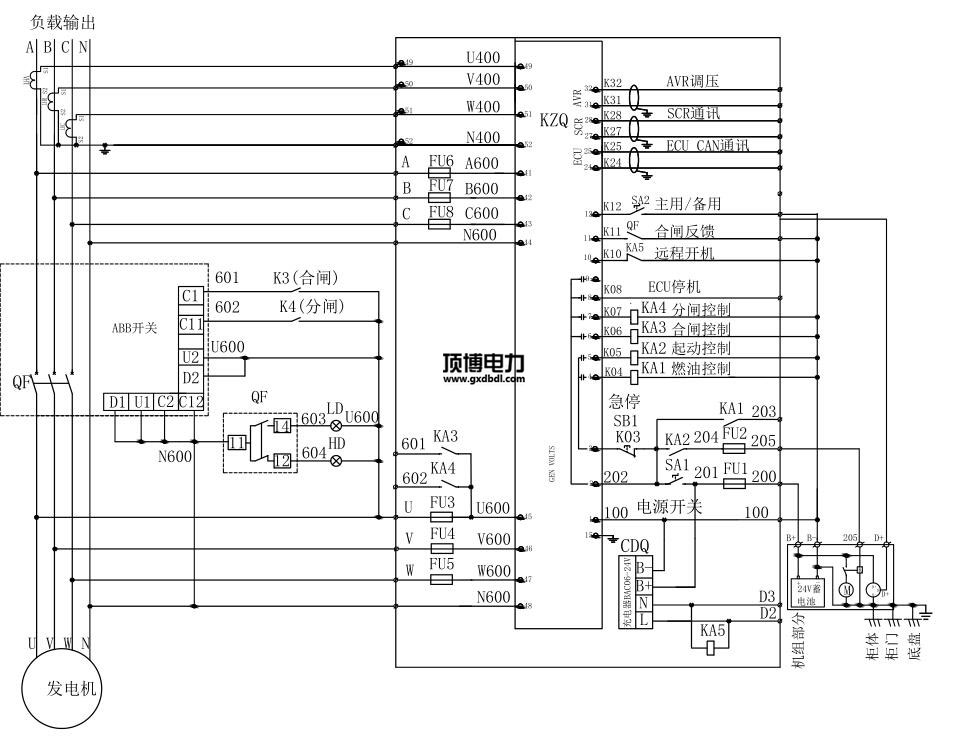

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清
